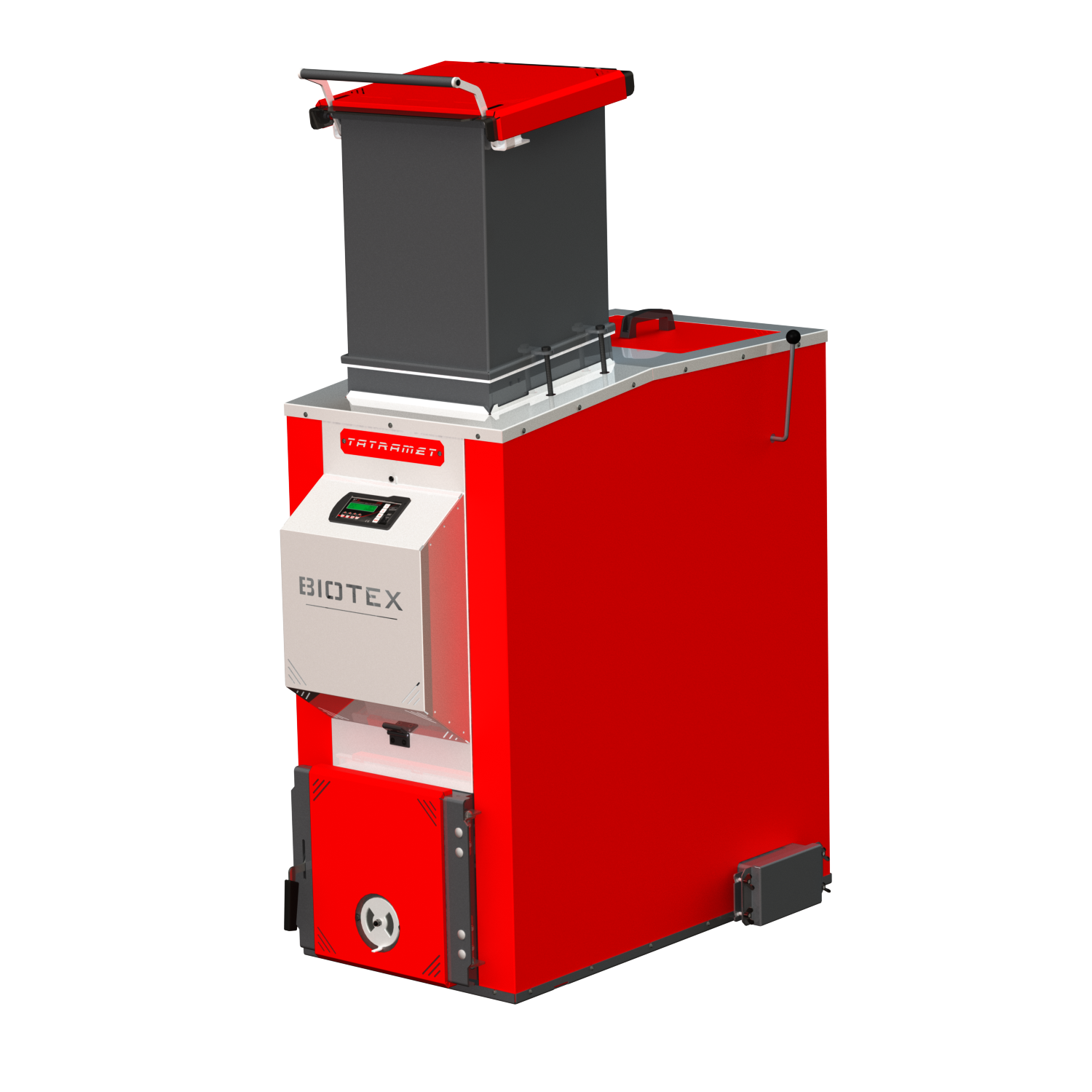

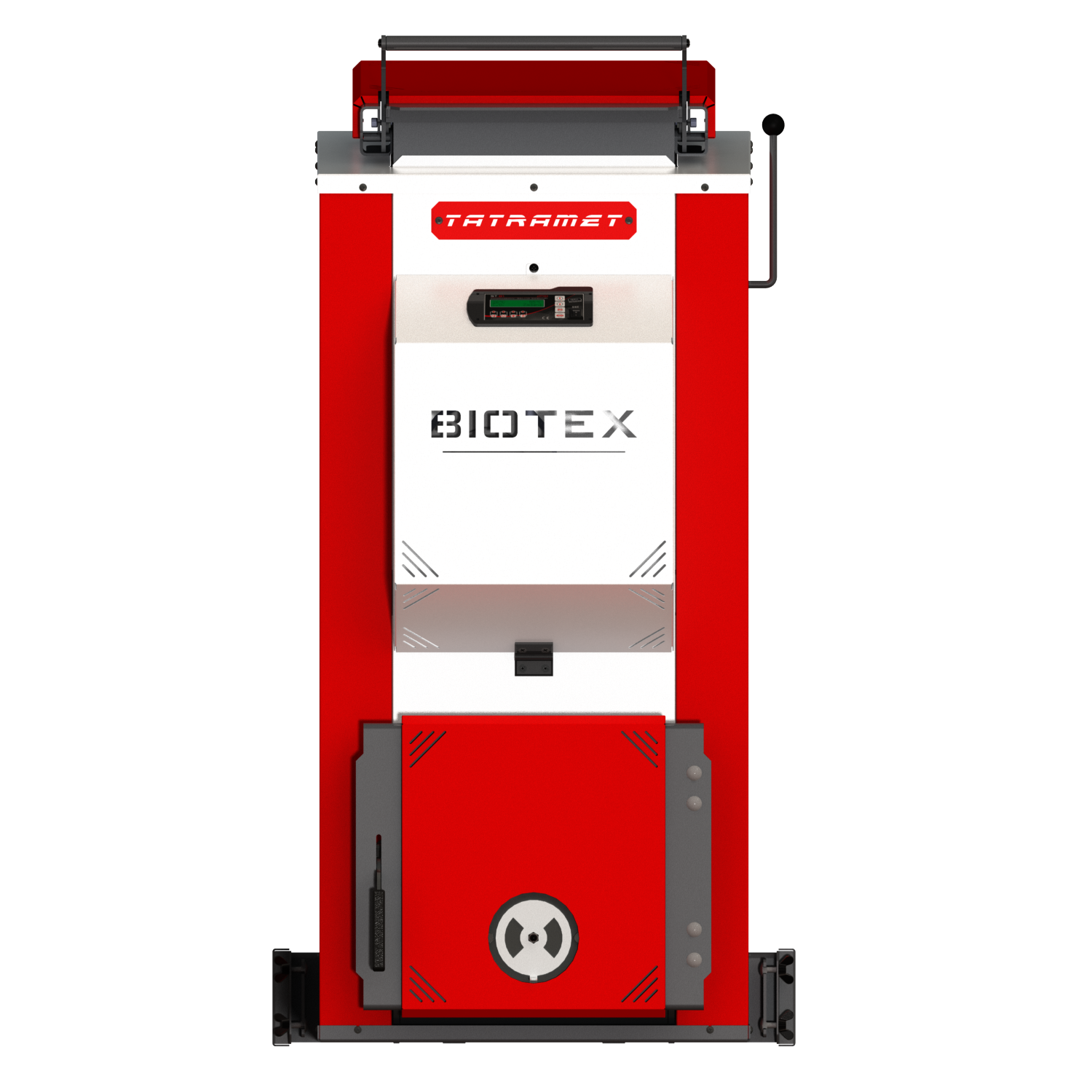

BIOTEX

Котел на біомасу з ручним завантаженням палива

  • Cтальні котли-утилізатори серії  BIOTEX спроектовані для роботи на будь-якому твердому паливі: тирсі, щепі, торфі, дереві, вугіллі.
  • Високий ККД роботи.
  • Нижнє горіння палива
  • Внутрішні стінки котла виготовлені з 8 мм сталі.
  • Вставки з шамоту та  чавунні колосники створюють високу температуру в зоні горіння.
  • Форсунки подачі вторинного повітря забезпечують стабільне горіння і підвищення екологічних показників димових газів.
  • Великим об’ємом камери завантаження
  • Триваліший час роботи на одному завантаженні.

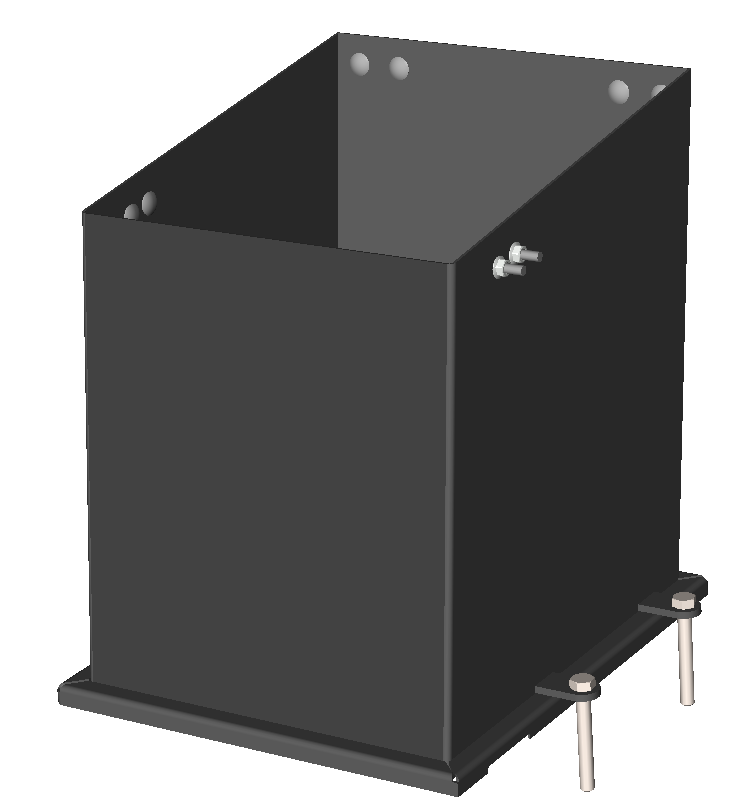

  • Додатковий бункер може збільшити завантажувальну камеру.
  • Можливість встановлення змійовика аварійного охолодження, або електричний тен.

Технічні характеристики

BIOTEX

Од.

Показники

Номінальна потужність  кВт 20 30  40  50  60
Діапазон потужностей кВт 14-20 21-30 28-40 35-50 42-60
ККД котла % 89 89 89 89 89
Макс. температура праці °C 90 90 90 90 90
Макс. робочий тиск МПа 0,2 0,2 0,2 0,2 0,2
Необхідна тяга димоходу Па 30 40 40 40 40
Січення отвору димоходу см² 20х20 20х20 20х25 25х25 25х25
Об’єм камери згорання дм³ 98 137 177 224 294
Об’єм додаткового бункера
дм³ *
* * * *
Об’єм води в котлі дм³

102

143 177 213 305
Поверхня теплообміну м² 2,1 3,2 4,1 5,1 6,2
Опалювальна площа до м² 200 300 400 500 600
Електроживлення котла В/Гц 230/50
Потужність вентилятора Вт 73-85
A Діаметр борова мм 150 180 220 220 250
B Висота приєднання димоходу мм 775 905 905 1135 1180
C D Муфти подачі води дюйм 1,5 1,5 1,5 1,5 1.5
E Злив води з котла дюйм 3/4 3/4 3/4 3/4 3/4
F Висота муфти подачі води мм 925 1075 1060 1300 1360
G Висота муфти зворот. подачі мм 292 305 370 370 445
H Висота муфти зливу мм 195 195 210 210 245
I Довжина загальна мм 1300 1390 1390 1600 1690
J Ширина загальна мм 655 690 790 790 900
K Висота загальна /без бункера мм 1150 1300 1300 1530 1590
O Глибина камери згорання мм 345-410 360-480 360-480 360-510 400-515
P Ширина камери згорання мм 315 354 454 454 554
Q Висота камери згорання мм 820 930 930 1160 1160
Вага котла без води кг 460 580 670 * *
Вартість котла грн 35 000 42 300 52 000 60 400 69 950
